Di dunia teknik dan industri, ada banyak komponen kecil yang tampaknya sepele, tetapi memiliki peran yang sangat penting. Salah satunya adalah turn buckle atau span screw. Alat ini dirancang untuk menyesuaikan tegangan dan panjang kabel, rantai, atau tali dengan presisi tinggi. Meskipun bentuknya sederhana, keberadaannya krusial dalam berbagai sektor, mulai dari konstruksi hingga maritim.
Turn buckle digunakan dalam berbagai aplikasi, mulai dari menegangkan pagar kawat hingga mengatur keseimbangan struktur besar. Fleksibilitasnya membuat alat ini menjadi elemen vital dalam banyak industri, memastikan stabilitas, keamanan, dan efisiensi dalam berbagai proyek. Mari kita bahas lebih lanjut mengenai Turn Buckle di artikel dari Karunia Utama ini.
Sejarah dan Evolusi Turn Buckle
Konsep turn buckle sudah ada sejak ratusan tahun lalu. Awalnya, alat ini digunakan dalam pelayaran untuk menyesuaikan ketegangan tali layar kapal. Seiring waktu, penggunaannya berkembang ke dunia teknik sipil, manufaktur, dan bahkan olahraga.
Awalnya, turn buckle dibuat dari material besi biasa. Namun, dengan kemajuan teknologi, material seperti baja karbon dan stainless steel mulai digunakan, memberikan daya tahan lebih tinggi terhadap beban berat dan kondisi lingkungan ekstrem.
Komponen Utama Turn Buckle
Ada beberapa komponen utama yang membentuk alat satu ini. Berikut adalah daftar komponen yang bisa Anda perhatikan.
Badan atau Body
Bagian utama berbentuk silinder atau tabung yang memiliki ulir kanan dan kiri di kedua ujungnya. Ini memungkinkan pengguna untuk mengencangkan atau melonggarkan dengan memutar badan turn buckle.
Jam Nut
Jam Nut adalah kepala baut yang berfungsi untuk mengaitkan dengan body. Turn buckle memiliki beberapa varian kepala baut, yaitu:
- Jaw (capitan): Cocok untuk sambungan permanen dan memberikan cengkeraman yang kuat.
- Hook (kait): Digunakan untuk koneksi sementara yang bisa dilepas dengan mudah.
- Eye (cincin): Ideal untuk aplikasi dengan tali atau kabel yang dikaitkan secara tetap.
Ulir Kanan dan Kiri
Salah satu fitur penting turn buckle adalah ulir kanan di satu sisi dan ulir kiri di sisi lainnya, yang memungkinkan penyesuaian panjang tanpa perlu melepas sambungan.
Jenis – Jenis Turn Buckle
Turn buckle hadir dalam berbagai jenis dengan desain yang disesuaikan untuk keperluan spesifik. Perbedaan utama terletak pada bentuk dan jenis ujungnya, yang menentukan cara alat ini dihubungkan dengan komponen lain. Berikut adalah beberapa jenis turn buckle yang umum digunakan serta fungsinya dalam berbagai aplikasi industri:
Eye & Eye
Turn buckle Eye & Eye memiliki dua ujung berbentuk cincin (eye) yang memungkinkan pemasangan permanen dengan kabel, tali baja, atau komponen lainnya.
Kegunaan:
- Ideal untuk sistem penegangan kabel pada struktur permanen seperti jembatan gantung, tower listrik, dan pagar kawat.
- Digunakan dalam industri kelautan untuk menyesuaikan tegangan kabel kapal.
- Memberikan sambungan yang lebih kuat karena cincin pada kedua ujungnya tidak mudah lepas dibandingkan tipe hook.
Keunggulan:
- Sambungan yang lebih stabil dan kuat.
- Tidak mudah lepas meskipun mendapatkan tekanan atau guncangan tinggi.
Jaw & Jaw
Turn buckle ini memiliki dua ujung berbentuk capitan (jaw) yang dilengkapi dengan pin baut untuk mengunci koneksi.
Kegunaan:
- Digunakan dalam proyek konstruksi berat seperti penyangga rangka baja, sistem suspensi jembatan, dan tower komunikasi.
- Cocok untuk pemasangan yang membutuhkan pengencangan kuat tanpa risiko lepas, seperti pada rigging kapal dan tali baja derek.
- Dapat digunakan dalam sistem pemasangan panel surya untuk menahan struktur dari terpaan angin kencang.
Keunggulan:
- Memiliki koneksi yang lebih aman dibandingkan tipe hook karena dilengkapi dengan pin pengunci.
- Cocok untuk beban berat dan kondisi lingkungan yang ekstrem.

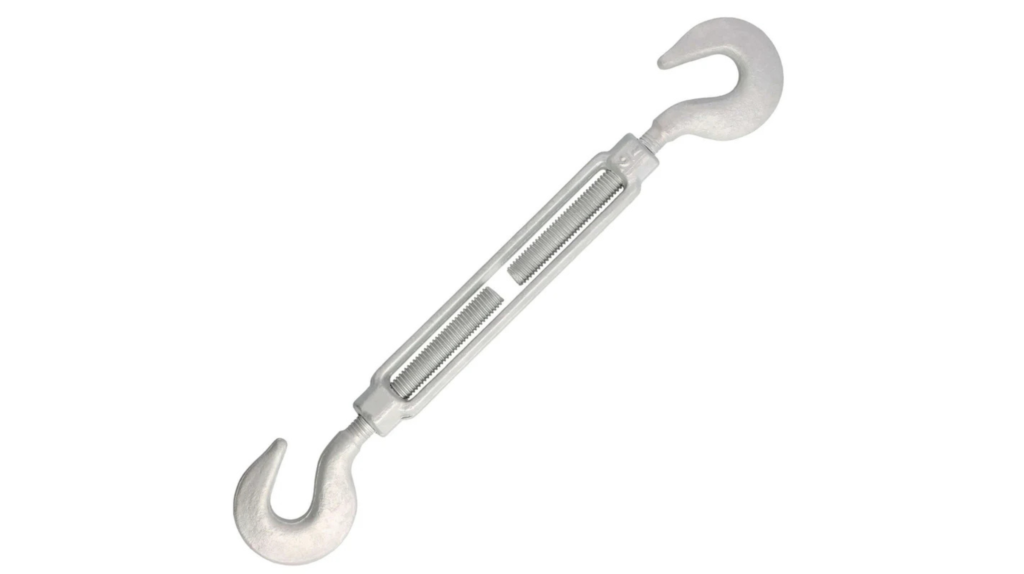

Hook & Hook
Turn buckle ini memiliki dua ujung berbentuk kait (hook), yang memungkinkan pemasangan dan pelepasan dengan cepat.
Kegunaan:
- Cocok untuk aplikasi sementara yang membutuhkan penyambungan dan pelepasan cepat, seperti pemasangan tenda, panggung, dan dekorasi acara.
- Digunakan dalam industri perkapalan untuk menyesuaikan ketegangan tali dan rantai pada dek kapal.
- Dapat digunakan dalam olahraga dan rekreasi, seperti pemasangan net voli, gawang sepak bola, atau ring gulat.
Keunggulan:
- Mudah dipasang dan dilepas tanpa alat tambahan.
- Fleksibel untuk berbagai aplikasi yang memerlukan penyesuaian cepat.

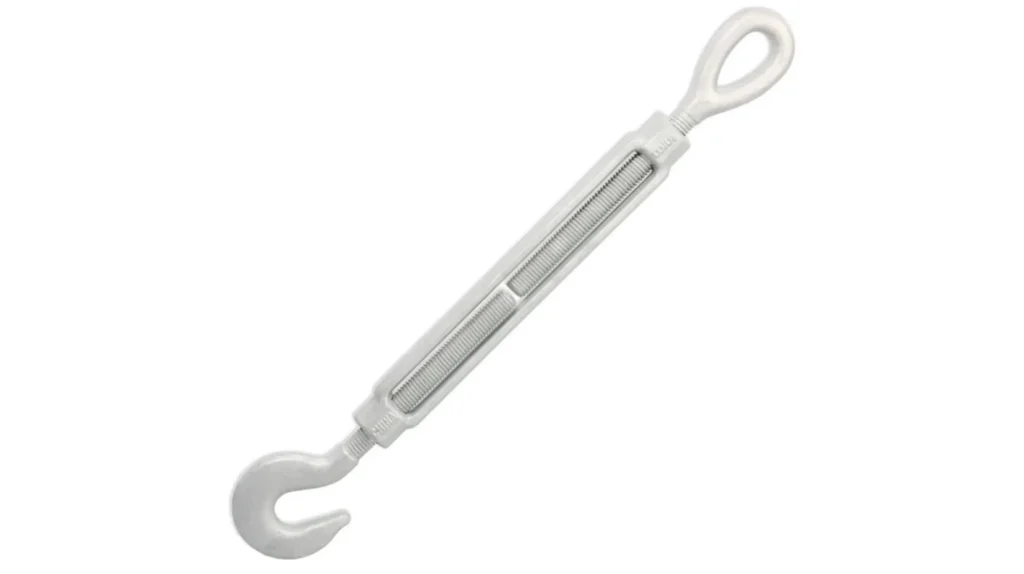

Eye & Hook
Turn buckle ini mengombinasikan satu ujung berbentuk cincin (eye) dan satu ujung berbentuk kait (hook).
Kegunaan:
- Digunakan dalam industri logistik untuk menyetabilkan muatan pada truk atau kapal.
- Bermanfaat dalam sistem pengamanan barang yang membutuhkan satu ujung tetap dan satu ujung fleksibel.
- Cocok untuk pemasangan panggung, tirai teater, atau sistem rigging pada event besar.
Keunggulan:
- Memberikan keseimbangan antara fleksibilitas dan kestabilan.
- Bisa digunakan dalam berbagai aplikasi yang membutuhkan salah satu sisi bersifat tetap dan sisi lainnya dapat dilepas dengan cepat.
Jaw & Eye
Turn buckle ini memiliki satu ujung capitan (jaw) dan satu ujung cincin (eye), menawarkan kombinasi kekuatan dan fleksibilitas.
Fungsi:
- Sering digunakan dalam proyek kelistrikan dan konstruksi rangka baja.
- Digunakan dalam pemasangan kabel derek dan sistem penegangan tiang listrik.
- Cocok untuk rigging kapal dan industri penerbangan yang membutuhkan koneksi kuat namun tetap bisa disesuaikan.
Keunggulan:
- Koneksi lebih kuat dibandingkan tipe hook.
- Cocok untuk aplikasi yang memerlukan ketahanan tinggi.
Panduan Pemilihan Turn Buckle yang Tepat
Memilih turn buckle yang sesuai sangat penting untuk memastikan keamanan, efisiensi, dan ketahanan dalam penggunaannya. Kesalahan dalam pemilihan bisa berakibat fatal, terutama jika digunakan dalam proyek yang melibatkan beban berat atau kondisi ekstrem. Berikut adalah faktor-faktor utama yang perlu diperhatikan dalam memilih turn buckle yang tepat:
Menyesuaikan dengan Beban dan Tegangan
Setiap turn buckle memiliki kapasitas maksimum dalam menahan beban. Oleh karena itu, sebelum memilih, penting untuk memahami:
- Beban kerja aman (Working Load Limit/WLL): WLL adalah batas beban yang dapat ditanggung oleh turn buckle tanpa menyebabkan deformasi atau kegagalan struktural. Pastikan WLL yang dipilih melebihi berat beban yang akan ditahan untuk menghindari risiko kerusakan.
- Beban putus (Breaking Load/BLL): Ini adalah titik di mana turn buckle akan patah atau gagal berfungsi. Standar yang umum digunakan adalah memilih turn buckle dengan WLL sekitar 25–30% dari BLL, memberikan margin keamanan yang cukup.
- Jenis beban yang akan ditanggung: Jika beban bersifat statik (tidak berubah-ubah), turn buckle dengan kapasitas sedang mungkin cukup. Sedangkan, Jika beban mengalami getaran, tekanan dinamis, atau tarikan berulang, maka perlu memilih turn buckle dengan kapasitas lebih tinggi dan bahan yang lebih kuat.
Faktor Lingkungan dan Ketahanan Korosi
Turn buckle sering digunakan di berbagai lingkungan, mulai dari area kering, lembab, hingga kondisi ekstrem seperti laut dan daerah industri dengan paparan zat kimia. Oleh karena itu, pemilihan material sangat penting:
- Untuk penggunaan di lingkungan normal (indoor/kering): Baja karbon adalah pilihan yang ekonomis dan kuat, tetapi rentan terhadap korosi jika tidak diberi lapisan pelindung.
- Untuk lingkungan yang lembab atau luar ruangan: Galvanized steel (baja galvanis) memiliki lapisan seng yang melindungi dari karat, cocok untuk penggunaan di luar ruangan dengan paparan cuaca.
- Untuk lingkungan maritim atau industri kimia: Stainless steel (SS304/SS316) sangat tahan terhadap korosi dan oksidasi, sehingga ideal untuk kapal, jembatan, dan struktur luar yang terpapar garam atau bahan kimia agresif.
- Untuk aplikasi khusus dengan beban sangat berat dan suhu ekstrem: Baja campuran berkekuatan tinggi atau titanium digunakan dalam industri penerbangan, militer, dan energi karena daya tahannya terhadap tekanan dan panas tinggi.
Memilih Jenis Turn Buckle Sesuai Aplikasi
Setiap jenis turn buckle memiliki kegunaan spesifik. Berikut panduan pemilihannya:
- Eye & Eye: Untuk pemasangan permanen pada struktur tetap seperti pagar, jembatan gantung, atau tiang listrik.
- Jaw & Jaw: Cocok untuk beban berat dan koneksi yang lebih aman, seperti konstruksi rangka baja dan rigging kapal.
- Hook & Hook: Fleksibel untuk pemasangan sementara yang mudah dilepas, seperti sistem pengamanan logistik dan olahraga.
- Eye & Hook: Kombinasi antara kestabilan dan fleksibilitas, sering digunakan dalam industri event dan rigging panggung.
Standarisasi dan Sertifikasi Produk
Turn buckle yang digunakan dalam proyek besar atau industri berat harus memenuhi standar keselamatan tertentu. Beberapa standar yang umum digunakan meliputi:
- ASME B30.26 (American Society of Mechanical Engineers) → Standar keamanan untuk perangkat rigging.
- Crosby atau CM Certified Products → Menjamin kualitas manufaktur dan kekuatan bahan.
- ISO 9001 & CE Certification → Jaminan bahwa produk telah melalui pengujian ketahanan dan kualitas internasional.
Pastikan turn buckle yang dipilih memiliki cap atau label sertifikasi dari produsen terpercaya untuk menghindari produk palsu atau berkualitas rendah.
Memastikan Ukuran dan Tipe Ulir yang Sesuai
Turn buckle hadir dalam berbagai ukuran dan jenis ulir, yang mempengaruhi kemampuannya dalam menyesuaikan ketegangan.
- Pilih ukuran yang sesuai dengan beban dan ruang pemasangan. Misalnya, untuk beban ringan (di bawah 500 kg), ukuran 6 mm – 10 mm cukup. Namun, untuk proyek konstruksi besar, ukuran 20 mm ke atas lebih disarankan.
- Periksa jenis ulir: Ulir kasar (coarse thread) lebih cepat disesuaikan tetapi tidak sepresisi ulir halus. Cocok untuk aplikasi umum. Sedangkan, Ulir halus (fine thread) memberikan penyesuaian yang lebih presisi dan tahan terhadap guncangan. Digunakan dalam industri teknik dan penerbangan.
Mempertimbangkan Biaya dan Efisiensi Penggunaan
Pemilihan turn buckle juga harus mempertimbangkan aspek ekonomis:
- Untuk proyek jangka panjang: Pilih bahan berkualitas tinggi seperti stainless steel atau baja galvanis untuk mengurangi biaya perawatan.
- Untuk proyek sementara: Pilih baja karbon atau hook & hook yang lebih murah namun tetap kuat untuk penggunaan singkat.
Meskipun harga turn buckle stainless steel lebih mahal, dalam jangka panjang investasi ini dapat menghemat biaya perawatan dan penggantian.
Kesimpulan
Meskipun memiliki ukuran yang relatif kecil, turn buckle memiliki peran besar dalam berbagai aspek kehidupan. Jangan sampai salah dalam memilih produk yang satu ini, karena kita harus memastikan turnbuckle memiliki kualitas yang terbaik. Karunia Utama siap membantu Anda dalam memilih produk terbaik. Konsultasikan kebutuhan Anda bersama dengan kami sekarang!
